Дата введения 01.07.2001

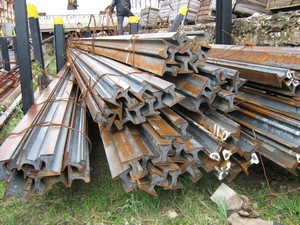

Группа компаний «Балком» реализует рельсы крановые КР-70, КР-80, КР-100, КР-120, КР-140 новые, б/у и снятые с госхранения. Мы стараемся предлагать низкие цены на качественную продукцию.
Стандартная мерная длина рельса составляет 9; 9,5; 10; 10,5; 11; 11,5 и 12 метров. Немерная длина – в диапазоне 4-12 метров. В промышленном производстве рельсы подкрановые изготавливаются без стыковых отверстий. Если отверстия под болты требуются, этот момент следует специально обговаривать с заводом.
Материалом для изготовления КР-70, КР-80, КР-100, КР-120 и КР-140 служит качественная высокоуглеродист
Укладка подкрановых рельсов происходит по аналогии монтажа ж/д путей на подготовленные основания либо посредством прикрепления к крановым балкам с помощью прижимных и упорных планок. Способ стыковки – сварка электродугового типа либо использование накладок стыковых. В случае болтовых соединений для монтажа понадобятся болты машиностроительн
ГОСТ 4121-96 предъявляет ряд требований к качеству подкрановых рельсов. Так, не допускается наличие трещин, флюкенов, раскатных загрязнений, следов усадочных раковин, расслоений и иных дефектов. Предполагается, что с торцов рельсы обязаны быть ровно и аккуратно обрезанными. Не допускается слишком большое отклонение от симметричности поперечного сечения относительно оси по вертикали: в основании оно не должно превышать 2 миллиметра, в головке – 0.6 миллиметра. Не допускается заварка дефектов.
Группа компаний «Балком» продает качественные рельсы: вновь изготовленные, с резерва, бывшие в употреблении; продукция поставляется с нашего склада либо принимается заказ на изготовление. При покупке и оплате партии предоставляется полный пакет сопровождающих документов.
Конструкция и размеры
Таблица 1
В миллиметрах
|
b |
b1 |
b2 |
s1 |
s2 |
h |
h1 |
h2 |
h3 |
h4 |
h5 |
R |
RА |
RБ |
r |
r1 |
r2 | |
|
КР70 |
70,0 |
75,6 |
120,0 |
21,0 |
23,0 |
120,0 |
28,0 |
24,0 |
6,0 |
9,00 |
21,375 |
400,0 |
25,0 |
25,0 |
6 |
6 |
1,5 |
|
КР80 |
80,0 |
87,0 |
130,0 |
26,0 |
28,0 |
130,0 |
35,0 |
26,0 |
10,0 |
9,75 |
22,750 |
400,0 |
30,0 |
30,0 |
8 |
6 |
1,5 |
|
КР100 |
100,0 |
108,0 |
150,0 |
32,0 |
34,0 |
150,0 |
40,0 |
30,0 |
11,5 |
11,25 |
22,250 |
450,0 |
35,0 |
35,0 |
8 |
8 |
2,0 |
|
КР120 |
120,0 |
129,0 |
170,0 |
38,0 |
40,0 |
170,0 |
45,0 |
35,0 |
13,0 |
13,75 |
31,150 |
500,0 |
40,0 |
48,0 |
8 |
8 |
2,0 |
|
КР140 |
140,0 |
150,0 |
170,0 |
56,0 |
58,0 |
170,0 |
50,0 |
40,0 |
14,0 |
18,75 |
35,000 |
700,0 |
40,0 |
50,0 |
10 |
10 |
3,0 |
Таблица 2
|
Тип рельсов |
Площадь поперечного сечения рельса, см2 |
Справочные данные для осей Х-Х и Y-Y | |||||||||
|
Расстояние до центра тяжести, см |
Моменты инерции, см4 |
Моменты сопротивления, см3 |
Масса 1 м рельса, кг | ||||||||
|
у1 |
у2 |
Ix |
Iу |
Ip |
Wp | ||||||
|
КР70 |
58,72 |
5,77 |
6,23 |
1040,18 |
281,71 |
1321,89 |
180,26 |
166,95 |
46,95 |
160,00 |
46,10 |
|
КР80 |
76,19 |
6,42 |
6,58 |
1504,57 |
438,96 |
1943,53 |
234,35 |
228,65 |
67,53 |
214,18 |
59,81 |
|
КР100 |
105,85 |
7,55 |
7,45 |
2768,43 |
858,99 |
3627,42 |
366,67 |
371,60 |
114,53 |
343,83 |
83,09 |
|
КР120 |
144,54 |
8,65 |
8,35 |
4754,83 |
1596,08 |
6350,91 |
549,69 |
569,43 |
187,76 |
527,92 |
113,47 |
|
КР140 |
180,51 |
8,70 |
8,30 |
5486,19 |
2484,75 |
7970,94 |
630,59 |
660,98 |
292,32 |
662,04 |
141,70 |
|
Примечание - Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м рельса плотность стали принята равной 7850 кг/м3 | |||||||||||
Крановые рельсы бывают следующей длины: мерной - 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0 м; - немерной - от 4,0 до 12,0 м.
Крановые рельсы изготовляют без болтовых отверстий. По согласованию изготовителя с потребителем рельсы изготовляют с отверстиями на одном или обоих концах.
Технические требования
В процентах
|
Массовая доля элементов | |||||||||
|
Углерод |
Марганец |
Кремний |
Сера |
Фосфор |
Мышьяк |
Хром |
Никель |
Медь | |
|
не более | |||||||||
|
63 |
0,53-0,73 |
0,60-1,00 |
0,15-0,35 |
0,050 |
0,050 |
0,08 |
0,30 |
0,30 |
0,30 |
|
Примечания 1 Массовая доля хрома, никеля, меди и мышьяка в стали обеспечивается предприятием-изготовителем и определяется по требованию потребителя. 2 По согласованию изготовителя с потребителем массовая доля углерода должна быть в пределах 0,54-0,72 %, массовая доля серы и фосфора не должна превышать 0,045 % (каждого элемента). | |||||||||
